Seria TLS

Seria TLS

Jeśli trafiłeś tutaj to znaczy, że oczekujesz czegoś więcej, niż tylko prostej maszyny do profili. Przedstawiamy sumę wszystkich maszyn w jednej: TLS, to ta największa, ta najlepsza. Tutaj uchwyty porozumiewają się ze sobą i informują o wzajemnym położeniu, mierzą z jaką siłą złapać, aby nie uszkodzić cennego materiału, z którym pracują. To laser KOMPLETNY, który nawet w najprostszej wersji, posiada rewelacyjny system załadunku i rozładunku. Seria TLS bardzo poważnie i odpowiedzialnie podchodzi do zagadnień cięcia laserowego „na grubo”. Dedykowana jest wszystkim tym klientom, którym zależy na pracy z absolutnie największymi kształtownikami na rynku. Tylko 16 metrów, tylko fi715mm, tylko 4 tony kształtownika. Rezonatory 6-20kW.

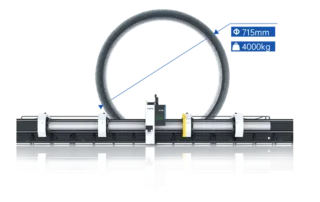

zakres srednic dla najwiekszego lasera do rur i profili na swiecie
głowica bevel 3D na laserze do profili
TLS laser do rur i profili chinski najlepszej klasy i wydajnosci laser wielkogabarytowy
laser do rur i profili wielkogabarytowych

Multifunkcyjne centrum cięcia

Konkretne gabaryty: Profile, rury i kształtowniki

Tutaj już na grubo – dosłownie. Lasery do rur i profili serii TLS, to zmodyfikowani następcy wariantów serii TX. Niezmiennie, stworzone są do kompleksowego przygotowania dowolnych zacięć, przenikań i perforacji. Mówimy już o materiale wejściowym 16m IN i 16m OUT. W połączeniu z szerokim zakresem gabarytów profili (od 120x120mm w górę), laser ten daje możliwość podjęcia pełnego spektrum prac – automatycznie i bezbłędnie. System uchwytów 4+1 gwarantuje, że obrabiany kształtownik zabezpieczony jest przed naprężeniami i uginaniem, niezależnie od rodzaju realizowanych prac i  stopnia perforacji. Zacina nawet 16metrowe odcinki obustronnie, a dwa skrajne uchwyty pełnią rolę napędów PUSH-PULL.

Opcjonalnie:

  • Głowica BEVEL +/-45 stopni

  • Rozbudowany automatyczny system podawania

  • Rozbudowany automatyczny system odbioru

Rodzaje kształtów ciętych na maszynie chińskiej hsg

4+1

Więcej się już nie da

System 4+ 1 pozwala na pracę z kształtownikami o długości do 16m (kształtowniki wielkogabarytowe). W układzie tym istnieje możliwość wycinania detali równych długości materiałowi wejściowemu (podobnie jak w maszynach klasycznych 4 uchwytowych).

Przedstawiciel HSG 4+1, 4 uchwytowy TLS topowa wersja maszyny hsg do profili

Kontrola nad masą

Wielopunktowe podtrzymywanie długich rur

Lasery HSG optymalizują rozkład podpór względem wybranej metody cięcia profili. Dzięki temu minimalizowane jest ryzyko naprężeń termicznych i odkształceń, skręceń, czy efektu tzw. banowania.

Bezprzewodowe sterowanie

Pracuj wygodnie

Dzięki bezprzewodowemu pilotowi łatwo uruchomisz niezbędne funkcje maszyny, które normalnie musiałbyś uruchamiać z poziomu sterownika. Pilot „robi robotę” zwłaszcza, gdy rozpoczynasz pracę z innego puntu zerowego kształtownika. Teraz możesz łatwo operować laserem, zachowując wizualną widoczność przestrzeni rur i profili, zamiast ustawiać „na czuja” – zza pulpitu sterowniczego.

Pilot bezprzewodowy przecinarki laserowej HSG

Wzrost wydajności

 mierzony w tysiącach procent.

Laser pobiera kształtownik i oddaje gotowe elementy. Koniec i kropka.

Nie ważne co wymyśli Twój zleceniodawca:

– perforacje, otwory, a może niestandardowe przenikania?

99% konstrukcji, prac i przenikań, jest w zasięgu maszyny TLS.

Im większy stopień skomplikowania, tym większa oszczędność czasu

Fazowanie BEVEL

Najdoskonalszy „upgrade” Twojego TLSa.

Umożliwienie pochylenia głowicy lasera w osi wzdłużnej  w przedziale +/- 45 stopni, połączone z automatyką obrotu i posuwu profila sprawia, że technolodzy mają możliwość nanoszenia i wycinania najbardziej wymyślnych prac i zacięć. Z BEVELem mamy pewność idealnego pasowania, bez konieczności ręcznego doszlifowywania krawędzi do późniejszego spawania i zachowania zgodności wymiarowej.

100% klientów zainteresowanych serią TL, wybiera wersję BEVEL

głowica bevel 3D na laserze do profili

Jeden uchwyt, wiele funkcji

Rozwiązanie w trakcie procedury patentowej

Trzeci z czterech uchwytów pełni rolę klasycznego PUSH PULL oraz funkcje: trzymaj, poziomuj krótki odcinek, złap, i przesuń.

Automatyczny pomiar, regulacja siły uchwytu

Urządzenie automatycznie mierzy format kształownika i dopasowuje siłę nacisku szczęk

Seria TLS w standardzie mierzy i precyzyjnie ustala, jaki jest faktyczny rozmiar kształtownika. Przy tak dużych kształtach, różnice wymiarów oczekiwanych – kontra te faktyczne, mogłyby sporo namieszać przy końcowej jakości cięcia. TLS samodzielnie mierzy, nanosi korektę na program oraz dopasowuje siłę nacisku szczęk. Pamiętajmy, że zupełnie inaczej musimy trzymać profil cienkościenny (delikatnie, z wyczuciem, nic na siłę), niż profil grubościenny.

Głowica dopasowana do mocy

Idealna współpraca na linii rezonator – głowica – kształtownik

Najmniejsza moc rezonatora dla kombajnu TLS to 6kW. Tak duże moce laserów wymagają odpowiedniej kontroli. Głowice serii P od HSG są odpowiednikami najlepszych rozwiązań Zachodnich, z zachowaniem ułamka ich ceny. Posiadają wszystkie znane funkcjonalności takie jak: autofocus, monitoring parametrów w czasie rzeczywistym (temperatura i ciśnienie), czujniki odległości, wspomaganie antykolizyjne itd. Model głowicy dopasowany zostanie do Twojej mocy rezonatora.

lista glowic hsg w zaleznosci od mocy rezonatora
Automatyczny pomiar kształtownika

TAK
Autofocus

TAK
Automatyczny rozładunek

OPCJONALNIE
Głowica BEVEL 45 stopni

OPCJONALNIE
Chłodnica rezonatora

TAK
Dokładność pozycjonowania

0,1mm/m
System filtracji w zestawie

TAK
Głowica laserowa

Bevel +/-45, P06, P10, P20
Gwarancja

36 miesięcy
Cięcie kształtowników H, C, L

TAK
Liczba uchwytów

4+1
Współpraca z systemami magazynowymi

TAK
Max masa kształtownika

4000kg
Mikromostkowanie

TAK
Cięcie gazem "MixGas"

TAK
Moc rezonatora

6-30kW
Napędy

Serwomechanizmy
Szkła ochronne klasy OD4

TAK
Bezprzewodowe sterowanie

TAK
Oprogramowanie CAD/CAM

TAK
Stabilizator napięcia

TAK
Transport, instalacja, szkolenie

TAK
Typ urządzenia

Laser do kształtowników, rur i profili
Uchwyty napędowe PUSH PULL

2
Długość na wejściu

16m
Cięcie na wspólną krawędź

TAK
Długość na wyjściu

16m
Załadunek szeregowy (opcja)

OPCJONALNIE
Zakres średnic rur okrągłych

120-715mm
Zakres średnic profili

120×120 – 500x500mm

Pełna dowolność kształów

Kształtowniki zamknięte (kwadrat, profil), rury okrągłe, H, C, L.

Podejmij pracę i działaj, bez specjalnego przezbrajania maszyny. Zmiana typu kształtownika nie wymusza na operatorze specjalnych ingerencji w maszynę.

W standardzie masz więcej

Prosty załadunek i prosty rozładunek

Ponieważ masa kształtowników ciętych na Serii TLS jest zazwyczaj, delikatnie mówiąc, duża – w standardzie masz pomocny układ załadunku i rozładunku profili. To świetne i bezpieczne rozwiązanie, które ułatwia pracę. Nic nie stoi na przeszkodzie, aby skorzystać z jeszcze bardziej rozbudowanych opcji systemów podawczych z naszej oferty.

prosty system rozladunku maszyny do profili tl i tls

Najlepszy zamiennik laserów Zachodnich i plazm

TLS kompletnie deklasuje klasyczne wypalarki plazmowe do profili (każdą, bez wyjątku) i lasery do profili w cenach „zachodnich”

  • idealna prostopadłość krawędzi

  • działający BEVEL nanoszący fazy co 1 stopień, a nie „jakoś to będzie”

  • otwory w relacji 0,3:1 (średnica otworu do grubości blachy) a nie ledwo 1:1 (co i tak udaje się tnąc plazmą w 1 otworze na 10)

  • odchyłki mierzone w dziesiątych częściach milimetrach

  • brak ciągłego sprawdzania parametrów i mierzenia kontrolnego, co każdy detal, w celu nanoszenia korekt kompensacji narzędzia

  • wydajność od 2 – 20 razy większa względem plazmy (im cieńszy profil, tym laser wykona to szybciej)

  • plazma nie poradzi sobie z profilem o ściance np. 1mm, i o zgrozo ze stali nierdzewnej. Jakość będzie nie do przyjęcia

  • laser nie zmusza do ciągłego „grzebania” w głowicy i kosztownych wymian części (dyszy, elektrody, łuski) co kilkanaście przebić

  • brak dramatycznego zapylenia i hałasu

  • koniec stukania i zbijania wypływki (szlaki) po cięciu

  • koniec szukania kompromisów między wydajnością cięcia, ilością powstałej do oczyszczenia wypływki, a jakością cięcia

A co z laserem Zachodnim?

Tutaj krótko:

  • sprawdź jego możliwości, porównaj z ceną HSG. Mamy wszystko to, co mają inni, za 30% ich ceny

moc rezonatora laserowego a zdolnosc przebijania

Gwarancja

Pełna, 36 miesięczna gwarancja na maszynę i rezonator

Instalacja

Przyjedziemy na wizję lokalną miejsca. Urządzenie zainstalowane zostanie „pod klucz”.

Szkolenie

Zostaniesz przeszkolony z zakresu obsługi i oprogramowania CAD/CAM – nauczymy Cię zasad i niuansów cięcia

Co musisz zapewnić?

  • media (prąd, gazy techniczne) – otrzymasz od nas komplet informacji

  • miejsce pod instalację (otrzymasz od nas layout maszyny, wykonamy projekt posadowienia do Twojej akceptacji)

Co uzyskasz?

Najwyższą stopę zwrotu. W relacji ceny do jakości, rozwiązania HSG to absolutny TOP pośród wszystkich oferentów.

Konfiguracja – instalacja – serwis

Skontaktuj się z nami i poznaj nasz zespół!

Specjaliści HSG są do Twojej dyspozycji o każdej porze. Po krótkiej rozmowie mailowej lub telefonicznej, otrzymasz najlepszą ofertę, w najlepszych pieniądzach.

Zapraszamy do kontaktu telefonicznego lub email, znajdziesz nas również na WhatsUp
